Когда пора менять форматно-раскроечный центр на новый признаки морального и физического износа

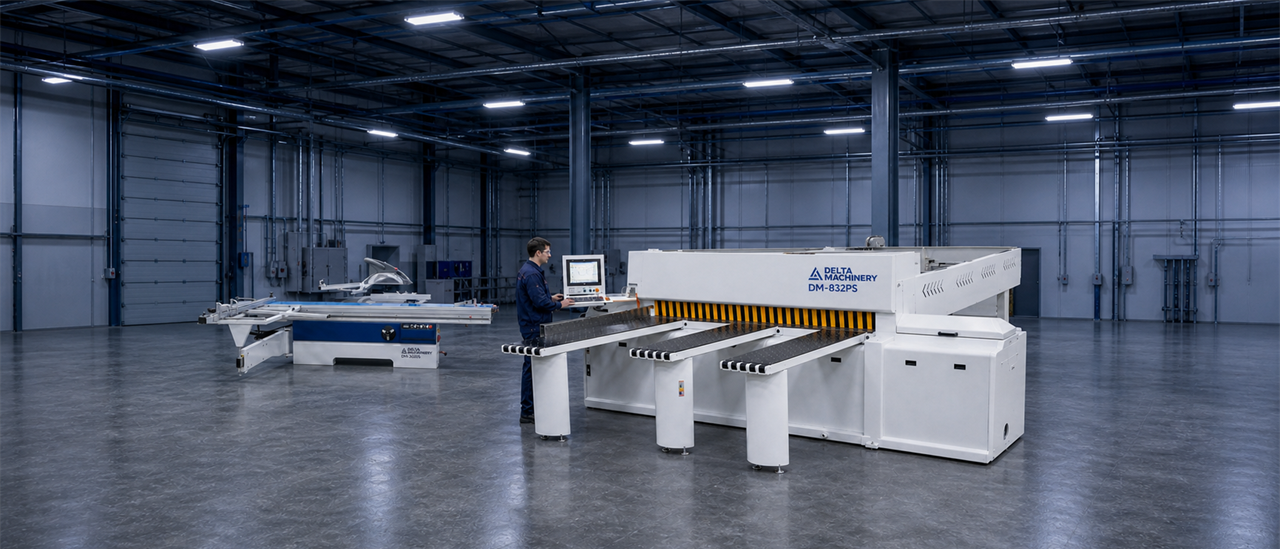

Форматно-раскроечный центр с ЧПУ — это технологическое ядро мебельного цеха, от стабильности которого зависит работа всего производственного цеха. Однако даже самые надёжные машины, такие как DELTAMACHINERY DM-832PS или JIYU KS-933, со временем теряют свои первоначальные характеристики. Важно вовремя отличить устранимый износ, поддающийся плановому ремонту, от критического, когда дальнейшая эксплуатация экономически нецелесообразна. Инженеры «Дельта-Техно» в этом материале систематизируют признаки физического и морального износа, на которые следует ориентироваться при принятии решения о замене оборудования.

Физический износ: когда механика и электроника сигнализируют об усталости

Физический износ — это закономерный процесс постепенного поверхностного разрушения материала деталей, сопровождающийся изменением их геометрии и ухудшением эксплуатационных характеристик. Согласно методическим указаниям, физический износ определяется на основании визуального осмотра и экспертной шкалы, оценивающей техническое состояние оборудования Метод экспертизы состояния промышленного оборудования. Для форматно-раскроечного центра ключевыми узлами, подверженными износу, являются направляющие каретки, шпиндельный узел, приводные ремни и электронные компоненты системы управления.

Направляющие каретки и подвижные соединения

Критические признаки износа направляющих, при которых ремонт становится экономически нецелесообразным:

• выработка более 0,05 мм на длине хода — приводит к систематической погрешности реза, которую не удаётся скомпенсировать настройкой;

• локальные вмятины на дорожках качения — проявляются как характерный «щелчок» при проходе определённой отметки и плавающая ширина детали на повторных резах при неизменных настройках Росстип: Признаки износа направляющих;

• «полигонинг» (микровибрация) из-за эллиптичности роликов — вызывает характерный шум, которого раньше не было, особенно в определённых зонах хода;

• рост усилия хода после прогрева или на холодную — свидетельствует о дисбалансе преднатяга или смазки, который уже не устраняется регулировкой.

Шпиндельный узел: пять признаков критического износа

Шпиндель форматно-раскроечного центра — это высокоточный узел, работающий на частотах вращения до 4 100–6 800 об/мин. Его ресурс напрямую зависит от качества смазки, отсутствия перегрузок и своевременности замены подшипников. Пять безошибочных признаков, указывающих на необходимость ремонта или замены шпинделя X-SPT: 5 признаков неисправности шпинделя:

• повышенная вибрация и биение — самый красноречивый признак проблемы; биение посадочного места в радиальном и осевом направлениях не должно превышать 0,03 мм;

• посторонние шумы — гул, скрежет, вой, которых раньше не было; к моменту появления шума сепаратор подшипника, как правило, уже разрушен;

• перегрев корпуса — температура шпинделя не должна превышать температуру воздуха в цехе более чем на 50 °C;

• потеря мощности и остановки под нагрузкой — особенно заметны при входе пилы в плотный материал;

• отклонения от заданных размеров — если обрабатываемая заготовка получается с устойчивой конусностью, значит, изношены подшипники шпинделя и направляющие станины Познайка: Признаки износа промышленного оборудования.

Таблица 1. Ключевые признаки физического износа и пороговые значения для принятия решения

Моральный износ: когда станок ещё работает, но уже проигрывает

Моральный износ — это процесс постепенного обесценения оборудования по мере появления на рынке более совершенных аналогов. В отличие от физического износа, моральный не связан с состоянием «железа»: станок может быть в идеальном механическом состоянии, но безнадёжно отставать по производительности, энергоэффективности и функциональным возможностям. Системы ЧПУ морально устаревают значительно быстрее, чем механическая часть станка: электроника и ПО устаревают за годы, а не за десятилетия, как механика Модмаш-Софт: Модернизация ЧПУ.

Основные признаки морального износа форматно-раскроечного центра:

• невозможность интеграции с современными CAM-системами — если стойка ЧПУ не поддерживает постпроцессоры, используемые в цехе, и не может получать карты раскроя напрямую из программ оптимизации;

• отсутствие функции пакетного раскроя — старые модели форматников, в отличие от современных центров DELTAMACHINERY и JIYU, не способны распускать пачку из 5–7 листов, что критически ограничивает производительность Станкомплект: Выбор раскроечного станка;

• высокое энергопотребление на единицу продукции — устаревшие двигатели потребляют на 30–40% больше энергии при той же производительности по сравнению с современными сервоприводами с обратной связью;

• невозможность автоматической загрузки и этикетирования — старые контроллеры не поддерживают промышленные протоколы EtherCAT и Modbus, необходимые для интеграции дополнительных модулей;

• отсутствие сервисной поддержки и запасных частей — если производитель снял модель с производства и прекратил выпуск запчастей, каждый ремонт превращается в поиск аналогов с непредсказуемым результатом.

Таблица 2. Сравнение затрат: ремонт, модернизация или покупка нового ФРЦ

Экономическая целесообразность модернизации по сравнению с заменой новым оборудованием определяется на основе неравенства: затраты на модернизацию не должны превышать половины стоимости нового станка сопоставимого класса Профиз: Модернизировать или купить новое. Если стоимость апгрейда приближается к 50 % цены нового ФРЦ — однозначно выгоднее покупать новую машину с заводской гарантией и полным ресурсом.

Нормативная база: на что опираться при оценке состояния

Оценка точности форматно-раскроечного центра должна проводиться в соответствии с ГОСТ 24610-91 («Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности»), который распространяется на круглопильные станки, в том числе с программным управлением ГОСТ 24610-91. Стандарт устанавливает, что точность установки станка по уровню не должна превышать 0,1 мм на длине 1000 мм. Для станков нормальной точности допустимый износ направляющих составляет 0,2 мм на длине 1000 мм, а для прецизионного оборудования — 0,002–0,03 мм DN Energy: Величина допустимого износа направляющих.

Требования безопасности при эксплуатации и ремонте деревообрабатывающего оборудования определяются ГОСТ 12.2.026.0-93, который регламентирует устройство защитных ограждений, блокировок и аварийного останова ГОСТ 12.2.026.0-93. Термины и определения в области технического обслуживания и ремонта устанавливает ГОСТ 18322-2016 ГОСТ 18322-2016.

Оснастка DELTA TOOLS и DELTA ABRASIVE: качество, которое продлевает жизнь станка

Значительная часть внеплановых ремонтов связана не с поломкой станка как таковой, а с использованием некачественной или изношенной оснастки. Работа тупыми дисками вызывает перегрузку двигателя и перегрев шпинделя; пиление дисками с нарушенной балансировкой ведёт к вибрациям, разрушающим подшипники. Использование качественных пильных дисков DELTA TOOLS, прошедших динамическую балансировку и вальцовку, снижает нагрузку на привод и шпиндельный узел. Алмазные диски DELTA TOOLS 350×4,4×30 Z=72 с ресурсом до 400 тыс. погонных метров реза и подрезные пилы, исключающие сколы на ламинированных покрытиях, в сочетании с абразивными вкладышами DELTA ABRASIVE для финишной обработки кромок продлевают ресурс как самой оснастки, так и узлов станка DELTA TOOLS: Алмазный диск 350×4,4×30 Z=72.

Список технических источников

1. ГОСТ 24610-91. Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности. URL: https://meganorm.ru/Data1/4/4147/index.htm

2. ГОСТ 12.2.026.0-93. Оборудование деревообрабатывающее. Требования безопасности к конструкции. URL: https://normativ.kontur.ru/document?moduleId=1&documentId=274181

3. ГОСТ 18322-2016. Система технического обслуживания и ремонта техники. Термины и определения. URL: https://docs.cntd.ru/document/1200144952

4. Росстип. Форматная тележка и её направляющие: роликовые, шариковые и линейные системы, жёсткость, износ и калибровка точности, 2025. URL: https://rosstip.ru/news/8857-formatnaya-telezhka-i-ejo-napravlyayushchie-rolikovye-sharikovye-i-linejnye-sistemy-zhjostkost-iznos-i-kalibrovka-tochnosti

5. Познайка. Признаки износа промышленного оборудования, 2021. URL: https://poznayka.org/s42985t1.html

6. Профиз. Модернизировать оборудование или приобрести новое: как рассчитать выгоду, 2026. URL: https://www.profiz.ru/peo/3_2026/modernizaciya_ili_pokupka/

7. Станкомплект. Выбор раскроечного станка для производства мебели, 2025. URL: https://stancomplect.com/ru/vybor-raskroinoho-stanka-dlia-proyzvodstva-mebely

8. DELTA TOOLS. Алмазный диск 350×4,4×30 Z=72: техническое описание. URL: https://belebey.stroylandiya.ru/products/almaznyy-disk-po-ldsp-i-mdf-delta-tools-350x4-4x30-mm/
